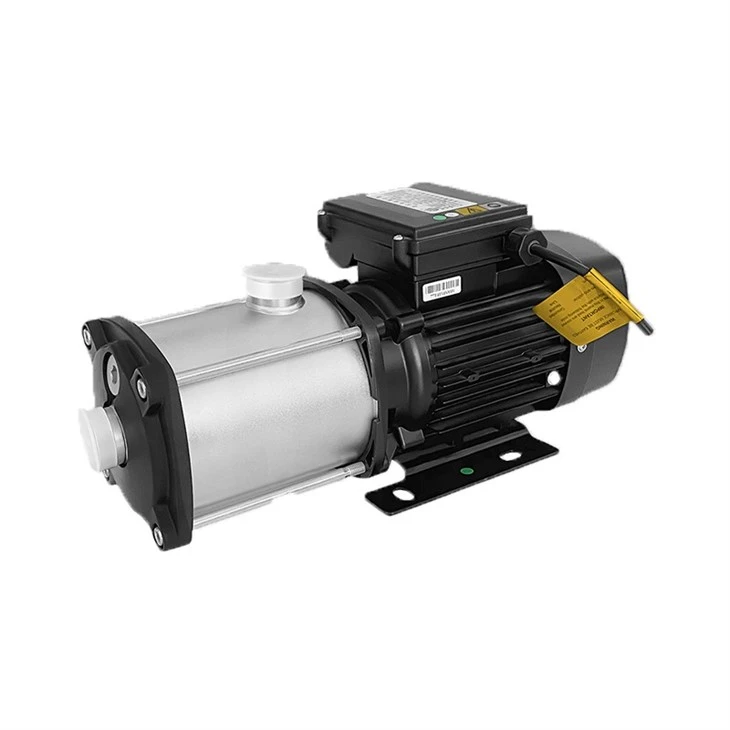

Seria CMIpompe electrice orizontale aplicabile în principal pentru transportul de lichid industrial, cum ar fi apă minerală apă moale apă pură ulei curat și circulație și stimulare pentru alte medii chimice-industriale slabe.
●Ciclu de răcire a răcitorului de apă rece
●Procese de tratare a apei
●Curatator industrial si masina de spalat vase
●Incalzire si racire pentru procese industriale
● Sistem de aer conditionat
●Dispozitiv de încălzire pentru împrospătarea aerului (apă moale)
●Alimentare cu apă și amplificare (apă potabilă apă cu clor ușor)
●Sistem de fertilizare/contorizare
CONDITII DE LUCRU
Temperatura lichidului:
temperatură scăzută: -20 ~ +70 grade ;
model standard:+15 ~+70 grad ;
temperatură ridicată:+70 ~+104 grade ;
Temperatura maxima a mediului: 50 de grade
Max. presiune de lucru: 8 bar
Max. presiunea de aspirare este limitată de max. Presiunea de operare
MOTOR
2-motor cu inducție cu poli:
trifazat: 220/380V/50Hz
Monofazat: 220~240V/50Hz
Monofazat cu protectie termica de intrare
Clasa de izolare: F
Protectie: IP55
Datorie continuă
(220V/60HZ, 380V/60HZ pot fi personalizate, vă rugăm să ne trimiteți un e-mail dacă este necesar.)
INSTALARE
Înștiințare:
1. Nu instalați aceste pompe electrice orizontale în locuri acoperite cu soare sau umed.
2. Instalați pompa în apropierea sursei de apă cât mai scurt posibil pentru a avea cea mai scurtă conductă de aspirație și pentru a preveni reducerea aspirației.
3. Poziționați pompa folosind suporturile.
4. Instalați pompa într-un loc uscat și ventilat pentru a asigura funcționarea în siguranță.
5. Încercați să reduceți curba în circuitul conductei cât puteți, gradientul ar trebui să fie mai mic de 2%.
6. Conexiunea circuitului conductelor trebuie să fie etanșă, conductele trebuie susținute separat.
7. Este de apreciat instalarea unui vacuometru și manometru în aspirație și refulare pentru a observa situația de funcționare.
CONECTARE ELECTRICA
Pericol:
1. Asigurați-vă că tensiunea (V), frecvența (Hz), faza (PH) este conformă cu cele marcate pe etichetă. Când tensiunea este de 10%, va face ca protectorul termic introdus să funcționeze și motorul să nu mai funcționeze.
2. Pompa trebuie împământată în mod fiabil și cu întrerupător de protecție împotriva scurgerilor.
3. Cablul trebuie să îndeplinească cerințele curentului.
4. Asigurați-vă că conexiunea electrică este corectă conform schemei de cablare.
DEPANARE
|
PROBLEME |
MOTIVE POSIBILE |
SOLUŢIE |
|---|---|---|
|
Pompa nu alerga |
Tensiunea nu este corectă. Siguranța sau protectorul termic face ca pompa nu mai functioneaza. |
Verificați tensiunea de pe plăcuța de identificare. Verificați siguranța sau protectorul termic. |
|
Pompa nu pompa corect |
Prea mult cap sus Nivelul apei prea scăzut Supapa de jos nu este în apă Fără apă Scurgerea conductei de admisie |
Verificați capul potrivit. Verificați capul de aspirație. Pune supapa în apă. Umpleți pompa cu apă. Verificați condițiile de aspirație. |
|
Pompa merge dar fara apa |
Supapa de picior este blocată. Rotorul este coroziv. Supapa de jos nu este în apă. Fără apă de amorsare. Scurgeri în conducta de aspirație. |
Verificați înălțimea de aspirație și reinstalați pompa. Înlocuiți rotorul. Umpleți secțiunea de aspirație cu apă. Umpleți pompa cu apă. Verificați condițiile de aspirație. |
|
Debitul se reduce evident |
Supapa de picior este blocată. Capul este prea sus. Nivelul apei este prea scăzut. Rotorul este deteriorat grav. |
Curățați sau înlocuiți supapa de picior. Verificați înălțimea de instalare. Verificați capul de aspirație și reinstalați pompa. Înlocuiți rotorul. |
|
Motorul s-a terminat Incalzi |
Voltaj scazut sau ventilație insuficientă în camera pompelor |
Contactați compania de energie electrică pentru a furniza o tensiune stabilă. Aveți o bună ventilație. |
|
Pompa se oprește la scurt timp după începere |
Voltaj scazut sau ventilație insuficientă în camera pompelor |
Contactați compania de energie electrică pentru a furniza o tensiune stabilă. Aveți o bună ventilație. |
| Model | Putere | Debitul nominal | Cap cotat | Model | Putere | Debitul nominal | Cap cotat | Model | Putere | Debitul nominal | Cap cotat |
| P2(kW) | (m³/h) | (m) | P2(kW) | (m³/h) | (m) | P2(kW) | (m³/h) | (m) | |||
| CMI1-2(T) | 0.25 | 1 | 18 | CMI2-2(T) | 0.25 | 2 | 18 | CMI3-2(T) | 0.25 | 3 | 15 |
| CMI1-3(T) | 0.25 | 25 | CMI2-3(T) | 0.37 | 24 | CMI3-3(T) | 0.37 | 21 | |||
| CMI1-4(T) | 0.37 | 33 | CMI2-4(T) | 0.55 | 32 | CMI3-4(T) | 0.55 | 28 | |||
| CMI1-5(T) | 0.37 | 38 | CMI2-5(T) | 0.55 | 40 | CMI3-5(T) | 0.55 | 35 | |||
| CMI1-6(T) | 0.37 | 46 | CMI2-6(T) | 0.75 | 47 | CMI3-6(T) | 0.75 | 42 | |||
| CMI1-7(T) | 0.55 | 53 | CMI2-7(T) | 1 | 57 | CMI3-7(T) | 1 | 49 | |||
| CMI4-2(T) | 0.37 | 4 | 15.5 | CMI5-2(T) | 0.37 | 5 | 13 | CMI8-10B(T) | 0.55 | 8 | 10 |
| CMI4-3(T) | 0.55 | 22.5 | CMI5-3(T) | 0.55 | 19.5 | CMI8-20B(T) | 0.75 | 18 | |||
| CMI4-4(T) | 0.75 | 31 | CMI5-4(T) | 0.75 | 26 | CM18-30B(T) | 1.1 | 26 | |||
| CMI4-5(T) | 0.75 | 38 | CMI5-5(T) | 0.75 | 32 | CMI8-40B(T) | 1.5 | 34 | |||
| CMI4-6(T) | 1 | 46 | CMI5-6(T) | 1 | 39.5 | CMI8-50B(T) | 2.2 | 45 | |||
| CMI4-7(T) | 1.1 | 53 | CMI5-7(T) | 1.1 | 45.5 | CMI8-60BT | 3 | 52 | |||
| CMI8-10(T) | 0.55 | 8 | 10 | CMI10-1(T) | 0.65 | 10 | 11 | CMI12-10B(T) | 0.75 | 12 | 8.5 |
| CMI8-15(T) | 0.75 | 17 | CMI10-2(T) | 1.2 | 24 | CMI12-20B(T) | 1.1 | 19.5 | |||
| CMI8-20(T) | 1 | 20 | CMI10-3(T) | 2.2 | 38 | CMI12-30B(T) | 1.85 | 29.5 | |||
| CMI8-25(T) | 1.5 | 30 | CMI10-4T | 3 | 52 | CMI12-40B(T) | 2.2 | 39.5 | |||
| CMI8-30(T) | 1.85 | 32 | CMI10-5T | 3 | 63 | CMI12-50BT | 3 | 50 | |||
| CMI8-35(T) | 2.2 | 42 | |||||||||
| CMI8-40(T) | 2.2 | 45 | |||||||||
| CMI12-10(T) | 1 | 12 | 12.5 | CMI15-1(T) | 1.2 | 15 | 13 | CMI16-10(T) | 1 | 16 | 10 |
| CMI12-15(T) | 1.5 | 19 | CMI15-2(T) | 2.2 | 28 | CMI16-20(T) | 1.5 | 20 | |||
| CMI12-20(T) | 1.85 | 26 | CMI15-3T | 4 | 43 | CMI16-30(T) | 2.2 | 30 | |||
| CMI12-25(T) | 2.2 | 32 | CMI15-4T | 5.5 | 60 | CMI16-40T | 3 | 40 | |||
| CMI12-30T | 3 | 40 | |||||||||
| CMI20-10(T) | 1 | 20 | 8 | CMI25-1(T) | 2.2 | 25 | 12 | ||||
| CMI20-20(T) | 1.85 | 18 | CMI25-2T | 4 | 26 | ||||||
| CMI20-30T | 3 | 28 | CMI25-3T | 5.5 | 44 | ||||||
| CMI20-40T | 4 | 42 | CMI25-4T | 7.5 | 57 |
Seria CMH:Tip secțiune. Cu excepția că secțiunea din mijloc și rotorul sunt din oțel inoxidabil, secțiunea de admisie și secțiunea de evacuare sunt din fontă.
|
Model |
CNP | Putere | Debitul nominal | Cap cotat | Model | CNP | Debitul nominal | Cap cotat | |
| Model | P2(kW) | (m³/h) | (m) | Model | Putere | (m³/h) | (m) | ||
| P2(kW) | |||||||||
| CMH2-20(T) | CHLF2-20 | 0.37 | 2 | 14 | CMH4-20(T) | CHLF4-20 | 0.55 | 4 | 15 |
| CMH2-30(T) | CHLF2-30 | 0.37 | 21 | CMH4-30(T) | CHLF4-30 | 0.75 | 22 | ||
| CMH2-40(T) | CHLF2-40 | 0.55 | 28 | CMH4-40(T) | CHLF4-40 | 0.75 | 30 | ||
| CMH2-50(T) | CHLF2-50 | 0.55 | 35 | CMH4-50(T) | CHLF4-50 | 1 | 38 | ||
| CMH2-60(T) | CHLF2-60 | 0.75 | 42 | CMH4-60(T) | CHLF4-60 | 1.1 | 45 | ||
| CMH8-10(T) | 0.55 | 8 | 12 | CMH8-10}B(T) | CHLF8-10 | 0.55 | 8 | 9 | |
| CMH8-15(T) | 0.75 | 20 | CMH8-20}B(T) | CHLF8-20 | 0.75 | 19 | |||
| CMH8-20(T) | 1 | 24 | CMH8-30}B(T) | CHLF8-30 | 1.1 | 26 | |||
| CMH8-25(T) | 1.5 | 27 | CMH8-40}B(T) | CHLF8-40 | 1.5 | 37 | |||
| CMH8-30(T) | 1.85 | 36 | CMH8-50}B(T) | CHLF8-50 | 2.2 | 46.5 | |||
| CMH8-35(T) | 2.2 | 43 | CMH8-60BT | CHLF8-60 | 3 | 52 | |||
| CMH8-40(T) | 2.2 | 48 | |||||||
| CMH12-10(T) | 1 | 12 | 13.5 | CMH12-10}B(T) | CHLF12-10 | 0.75 | 12 | 9.5 | |
| CMH12-15(T) | 1.5 | 20 | CMH12-20}B(T) | CHLF12-20 | 1.1 | 19.5 | |||
| CMH12-20(T) | 1.85 | 28 | CMH12-30}B(T) | CHLF12-30 | 1.85 | 29.5 | |||
| CMH12-25(T) | 2.2 | 33.5 | CMH12-40}B(T) | CHLF12-40 | 2.2 | 39.5 | |||
| CMH12-30T | 3 | 39 | CMH12-50BT | CHLF12-50 | 3 | 50 | |||
| CMH16-10(T) | CHLF16-10 | 1 | 16 | 10 | CMH20-10(T) | CHLF20-10 | 1 | 20 | 10.5 |
| CMH16-20(T) | CHLF16-20 | 1.5 | 20 | CMH20-20(T) | CHLF20-20 | 1.85 | 20 | ||
| CMH16-30(T) | CHLF16-30 | 2.2 | 30 | CMH20-30T | CHLF20-30 | 3 | 31.5 | ||
| CMH16-40T | CHLF16-40 | 3 | 40 | CMH20-40T | CHLF20-40 | 4 | 40 | ||
